永磁汽油发电机半控整流技术研究

文章出处:伊藤发电机网责任编辑:伊藤动力作者:小徐人气:-发表时间:2014-06-05 10:34:00【

 永磁汽油发电机输出的交流电频率范围在300Hz~700Hz,输出电压最大可达600V,需要将其输出的交流电转换成高压直流电后逆变成规定幅度、频率的交流输出。但是当负载改变时,会引起便携式汽油发电机输出的三相交流电幅值、频率均在一定范围内变化,使得上述高压直流电难以稳定。为获得稳定的输出电压,一般通过可控整流。



 可控整流常用的方法是通过改变可控硅的导通角来控制电压的,一般采用模拟电路或专用芯片如TC787等。模拟电路由于分立元件多,控制精度较低,目前已很少采用。而专用芯片只可以适应一定的电压频率范围,且需修改外部电路参数,使用时不够灵活。本文以dsPIC30F2010作为数字控制器的核心,它是Microchip公司专为电源控制所设计的一种16位数字信号控制器,具有DSP功能强,运行速度快的特点,通过软件编程来实现半控整流,触发脉冲的控制角和触发脉冲的宽度都可通过软件设置,具有控制算法灵活,便于参数调整的特点,大大简化了硬件电路。



 1、电路拓扑



 图1为可控硅半控整流电路拓扑。三相半控整流电路由3个可控硅和3个二极管组成。3个可控硅共阴极连接,其触发脉冲互差1/3周期。当相电压最大的那相可控硅被触发导通后,负载电流从该可控硅流出至相电压最小的那路流回。设相电压为Ua,控制角为α,则直流输出电压可表示为:



 Ud=1.17Ua(1+cosα) (1)



 通过改变控制角α可控制直流输出电压Ud。



半控整流电路拓扑

 图1 半控整流电路拓扑



 2、软件系统设计



 2.1系统结构



 图2为永磁汽油发电机整流控制系统框图,它由电压采样电路、同步信号调理电路、脉冲放大电路和控制器数据处理等部分组成。



整流控制系统框图

 图2 整流控制系统框图



 2.2同步信号调理



 线电压Uac与相电压Ua相位差为30°,设计时以交流电信号Uac调理为同步信号后作为A相触发信号的起始相位参考。图3为同步信号调理电路图,将发电机输出的交流电信号Ua和Uc经光耦进行隔离输出,产生近似方波信号,光耦输出信号再经过积分电路、前后沿净化电路,消除前后沿干扰信号,将最终产生的同步信号送到控制器的捕捉输入I/O口。捕捉输入I/O口在同步信号的上升沿,将计数时间保存在相应的寄存器中。



同步信号调理电路图

 图3 同步信号调理电路图

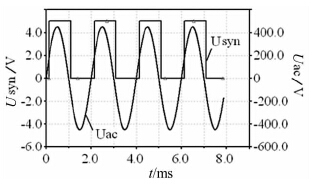

 同步信号的作用是使控制器能在每个周期相同的时刻产生触发脉冲,使对应的可控硅导通。图4为同步信号Usyn和线电压Uac的波形图,Usyn为0~5V的方波,对应左侧坐标,Uac为高压正弦波,对应右侧坐标。



同步信号波形图

图4 同步信号波形图



 2.3触发角控制



 控制器根据电压采样电路测得的反馈直流电压Ud与预设参考电压Ur比较后,通过数字PID控制器计算触发信号控制角α,使输出电压稳定在设置值。



 对三相半控桥的触发控制采用增量式PID控制算法[7],其公式为:



 Δu(k)=K{pe(k)-e(k-1)+(T/TI)*e(k)+TD/T[e(k)-2e(k-1)+e(k-2})] (2)



 数字PID控制器主要参数是比例系数Kp、积分时间TI和微分时间TD,式中的T为采样周期。采用归一参数整定法:令T=0.1Tk;TI=0.5Tk;TD=0.125Tk,式中Tk为纯比例作用下的临界振荡周期。则:



 Δu(k)=Kp[2.45e(k)-3.5e(k-1)+1.25e(k-2)] (3)



 问题简化为整定参数Kp,改变Kp并观察控制效果。在本系统中,通过多次试验比较控制效果,考虑到Kp过大时系统超调会随之增大,容易产生振荡,使系统稳定性变差,经过多次试验,采用分段PID控制。当电压误差在50V以内时,Kp取3,当误差在50V以上时,Kp取8,使系统能稳定工作且负载突变时具有较快的响应。



 2.4触发脉冲生成

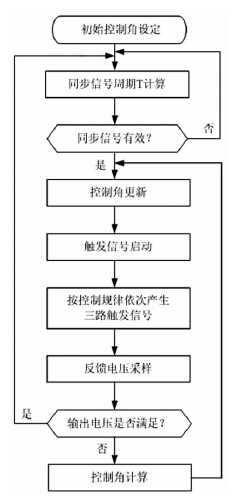

 图5为控制器的主程序流程图。同步信号送入控制器dsPIC30F2010的捕捉输入I/O口,当同步信号的上升沿来临时产生中断,以两次上升沿之间的定时器3计数差值计算同步信号周期T,并判断测得的信号周期是否落在有效工作频率范围内,对异常扰动不动作。当同步信号周期有效,使能触发输出。



 根据测得的同步信号上升沿作为触发的相位调节基准计算控制角,在捕捉中断子程序中按算得的控制角作相应延迟,由控制器的I/O口产生A相触发信号,并启动定时器1。在A相触发产生后延迟T/3,进入定时器1中断子程序,根据控制角作相应延迟,由控制器的I/O口产生B相触发信号,并启动定时器2,关闭定时器1。在B相触发产生后延迟T/3,进入定时器2中断子程序,根据控制角作相应延迟,由控制器的I/O口产生C相触发信号,并关闭定时器2。



控制器的主程序流程图

 图5 控制器的主程序流程图



 当下一周期三相交流电信号输入时,重复步骤以上步骤,各相信号的起始相位与触发控制角即时更新,与输入的三相交流电相位保持同步,控制器产生的三路触发信号,经过脉冲放大电路将触发信号发大,控制相应的可控硅。算得的控制角乘以周期补偿系数T2/T1(T2为当前时刻的信号周期值,T1为上一时刻的信号周期值)为实际控制角α,以快速跟踪频率不断变化的电压信号,改变相应可控硅的导通时刻,进而改变整流输出,实现对输出电压的闭环控制。

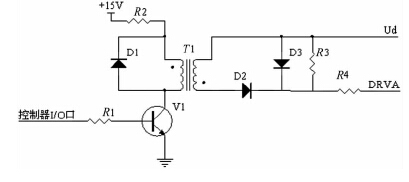

脉冲放大电路

 图6 脉冲放大电路



 为满足可控硅门极对触发脉冲功率的要求,采用脉冲变压器对控制器I/O口输出的触发脉冲进行隔离、放大后加至可控硅的门极。图6为其中一路脉冲放大电路,DRVA为经过放大的A相触发脉冲信号。



 3、试验结果

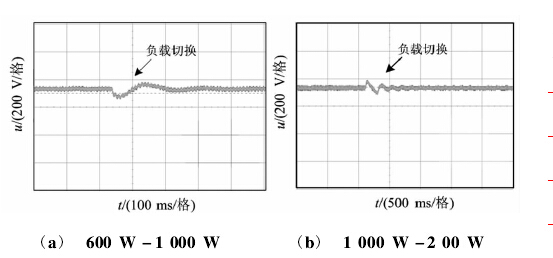

 永磁汽油发电机额定功率1kW,输出电压为300~600V,频率为400~700Hz,整流电压Ud设为340V。如图7所示,在负载不变的情况下,输出电压Ud十分稳定。进行负载切换试验,由600W加至1000W的整流电压输出波形如图7(a)所示,由1000W减至200W的整流电压输出波形如图7(b)所示。可以看出由轻载到重载时整流电压降低后恢复迅速,响应时间在100ms左右,由重载到轻载时整流电压过冲较小,响应迅速。



负载切换时整流电压输出波形

图7 负载切换时整流电压输出波形



 4、结束语



 围绕永磁汽油发电机整流稳压技术,使用dsPIC芯片控制可控硅半控整流电路的触发,使得触发电路具有集成度高、控制方式灵活等优点。实验表明,本文设计的基于dsPIC的永磁汽油发电机整流控制系统,提高了对整流输出工作状态的控制及跟踪能力,触发脉冲对称度好,性能稳定。
